#p185095,Шарпер написал(а):Да и вообще вариант on-on невозможен в принципе и таблица истинности для этого нетопыря будет неполной = из трех строк
Это очень верное замечание, но опять же смотря с какого боку смотреть.

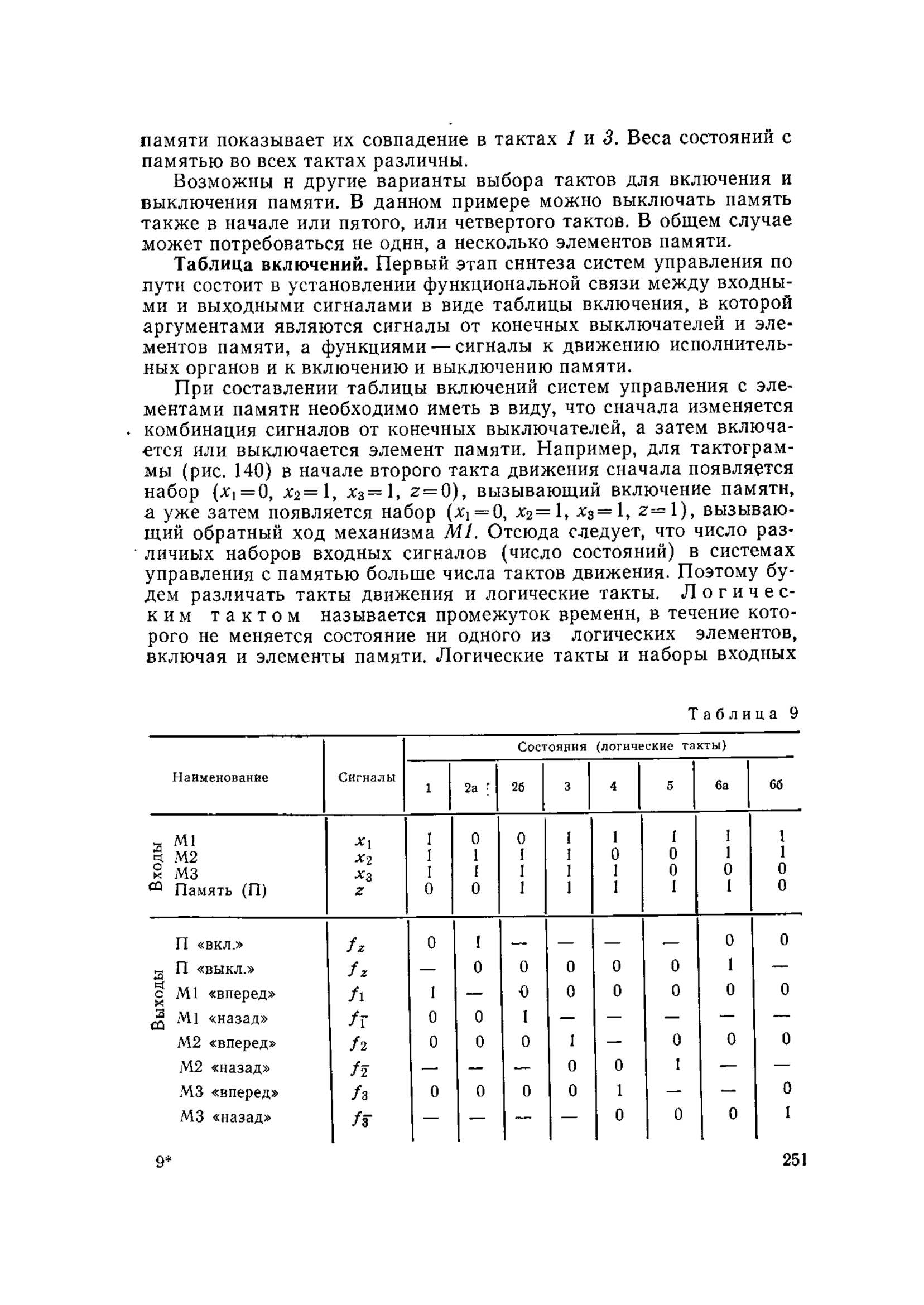

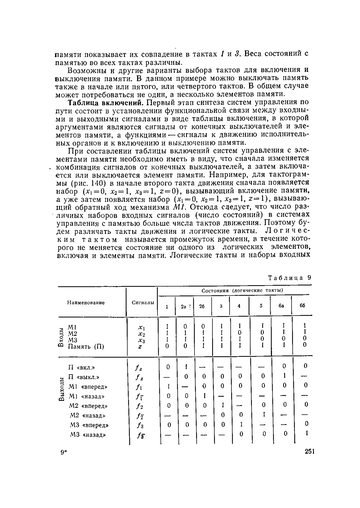

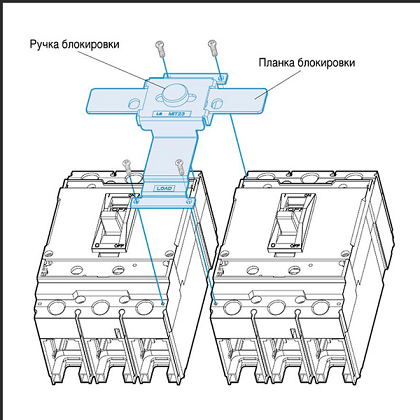

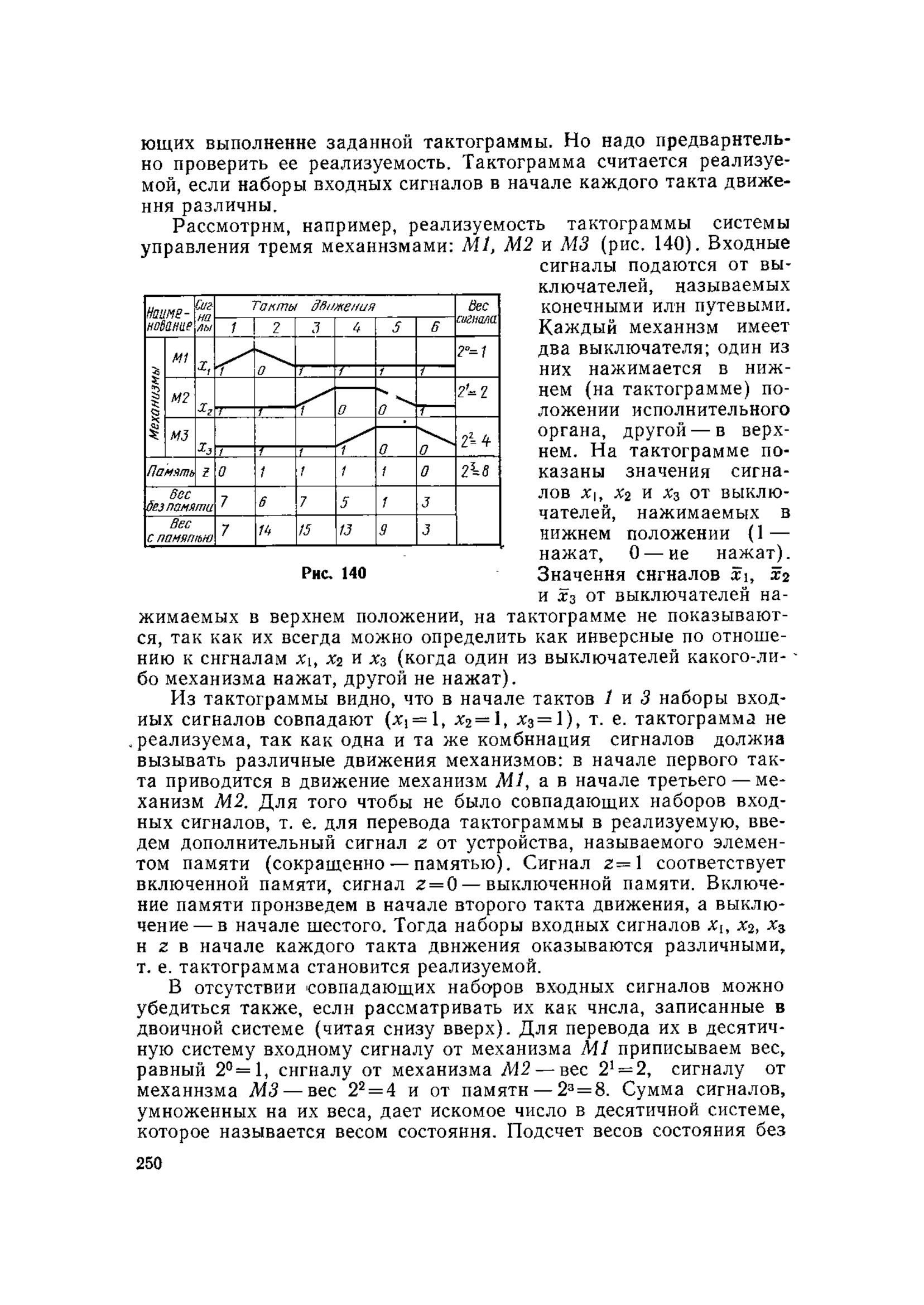

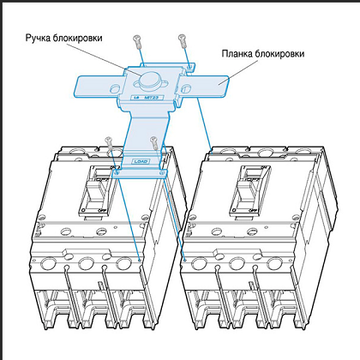

Во первых, если внимательно посмотреть, то на каждом автомате защиты (Это не рубильник, а автомат защиты),
нанесены цифры:1 вместо ON, и 0 вместо OFF, что какбэ намекает на то, что каждый автомат это регистр на 1 бит
информации.
.
Но это к слову.
Теперь такой тонкий мрмент.
Если рассматривать отдельльно механическую часть, два автомата и щеколоду, откинув провода, то, приняв за единицу разрешенные состояния пары переключателей, а за 0 - запрещенные, имеем полную таблицу истинности из четырех строк, где в трех строках - единицы, а в четвертой строке (1,1) будет нуль. И этой таблице истинности действительно соответствует булева функция НЕ-И.
Это что касается логического механизма.
Если же рассматривать электрическую схему в целом, где два входа, это автоматы a и b, и один логический выход, например лампочка, подключенная к обоим автоматам сразу, то значение состояния выхода будет 1, если лампочка горит, и 0, если лампочка не горит.
Для такого прелставления таблица истинности будет тоже из четырех строк, но в первой строке (0,0) будет ноль (при отключенных автоматах лампочка не горит) а во второй и третьей строке будет единица.
Состояние лампочки в четвертой строке не определено, но так сплошь и рядом бывает при проектировании, например, цифровых электронных схем, когда нас эти состояния либо просто не интересуют, либо не могут быть реализованы, как в нашем случае - щеколода не позволит.
Тогда нужно составить Дизьюнктивную Нормальную Форму булевой функции, и минимизировать ее.
Получится функция XOR, исключающее ИЛИ, о чем Док тоже писал.
Так что Док не ошибся дважды... ![http://www.kolobok.us/smiles/artists/laie/LaieA_032.gif](https://www.kolobok.us/smiles/artists/laie/LaieA_032.gif)
Отредактировано Лукомор (2023-02-20 19:09:38)
