Второй год семилетки (1960-й) стал прорывным в отечественном телефоностроении.

Завод ВЭФ выпустил новую модель: ТА-60  «Виктория» , теперь уже в пластмассовом корпусе.
Предыдущая модель этого завода БАГТА-50 была в бакелитовом корпусе.
Однако бакелитовых корпусов осталось еще много,
и в них начали выпускать ТА-60 под маркой БАГТА-62.

Пермский завод выпустил настольный телефон ТАН-60.
Особенностью его была возможность включать два телефона по схеме "директор-секретарь".
Достигалось это переключением проводов внутри обоих аппаратов, и действовало следующим образом.
Все входящие звонки шли только на аппарат секретаря.
после уточнения цели звонка секретарь нажимала кнопку и звонил уже телефон директора.
Когда директор поднимал трубку, разговор переходил на его аппарат,
а телефон секретаря от линии на время разговора директора отключался.

В 1965 году ВЭФ выпустил телефон ТА-65.

Это был перввый советский телефон с размещением деталей на печатной плате, а не навесным монтажем.
В нем также впервые появился витой шнур между трубкой и телефонным аппаратом.
До этого шнуры были в матерчатой оплетке.
Он позволял включение по схеме "директор-секретарь",  и подключение внешнего звонка.

Пермский завод ответил с запозданием на год, но сразу двумя моделями: ТАН-66 и ТАСт-66.
Одна модель была в настольном варианте, другая, в настенном.
Внутри схемы аппаратов были идентичны.
В них впервые появился фриттер, те самые два диода, включенные параллельно телефонному капсюлю, навстречу друг-другу.
Аппарат имел кроме звуковой еще и световую индикацию звонка (внутре у него неонка).
А еще у него была кнопка, позволявшая поставить линию на удержание, чтобы повторным нажатием кнопки  вернуться к разговору, не перенабирая номер.

Вэф в том же 1966-м выпустил экспортный вариант ТА-65, под маркой ТА-66Э, в корпусе,
который впервые появится на внутреннем рынке только чепез шесть лет, в модели ТА-72.

1968-й год ознаменовался выпуском пожалуй самого распространенного в СССР телефонного аппарата ТА-68, на заводе ВЭФ,
в нем впервые появилась ручка, - углубление под тем местом, куда кладется трубка, за которую было удобно держать телефон,
если человек во время разговора не сидел на месте, а перемещался...
В телефоне был регулятор громкости звонка.

Пермский завод ответил двумя новыми моделями ТАН-70 и ТАСт-70, через два года.

В 1972-м году ВЭФ выпустил ТА-72, который имел схему ТА-68 и корпус, некогда обкатанный на экспортном варианте.

Завершает эту главу аппарат ТАН-76 Пермского завода, который имел корпус, напоминающий ТА-72, и весьма похожую схему.

Теперь мне надо взять паузу, и окунуться в 80-е годы, поскольку я тогда уже вплотную не занимался телефонией,
а ситуация с нумерацией моделей телефонов вышла из под контроля, и, вместо года начала выпуска, стала представлять собой
хаотический набор букв и цифр, в котором мне еще предстоит разобраться.

Отредактировано Лукомор (2022-01-26 19:51:52)

У нас в городе это была "новейшая декадно-шаговая АТС".
Напряжение в линию было -60 вольт.

Линию блокировали диоды. Схема работала в двух существенно различных режимах:
-во время прохождения звонка,
-во время разговора.

Транзистор работал только во время прохождения звонка.

И не МП-39,

и не МП-40,
а МП-41А.

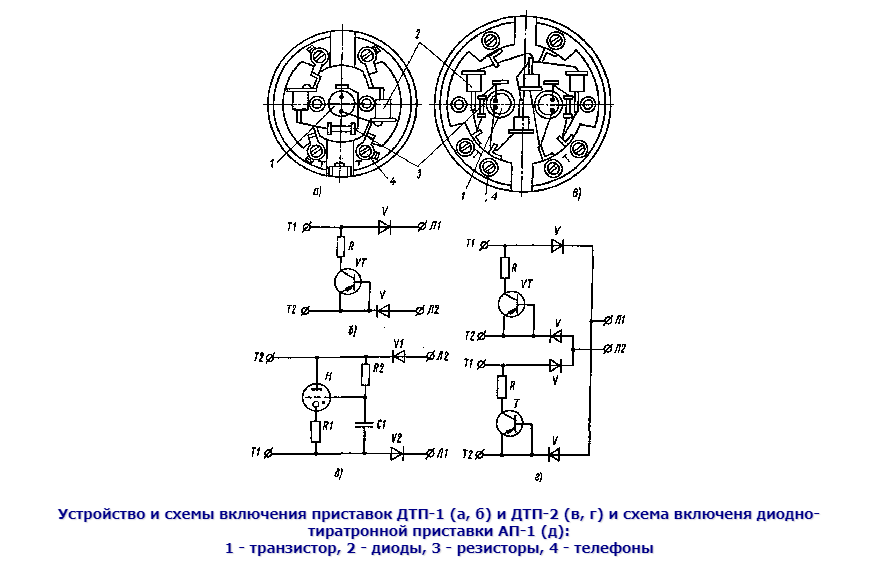

Их было три поколения этих приставок.
ПДТ-1 с транзистором МП-41А ,  двумя диодами Д-226В. и одним резистором а коллекторной цепи транзистора.
ПДТ-2 с транзистором КТ-605БМ, двумя диодами КД-105Г, и тремя резисторами.

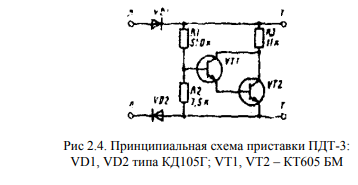

ПДТ-3 с составным транзистором из двух КТ-605БМ, с теми же диодами и резисторами.

Отредактировано Лукомор (2022-01-27 21:05:45)

Это стандартная ситуация, и стандартный ответ.
Наша сельская АТС была включена в городскую АТС по довольно мудреной схеме.
И частенько пропадали каналы по которым мы выходили на городские линии.
У них там аппаратура была древняя, и на ней частенько сгорали предохранители.
Звонишь туда, проверьте,комплект.
Через время, иногда недостаточное, чтобы просто дойти туда (в соседний зал),
перезванивает:
"У нас все нормально, смотрите у себя".
И приходится в сотый раз рассказывать, к которой стойке нужно подойти,
на сигнализацию которого блока нужно посмотреть,
и который предохранитель нужно заменить, после всего.
Только после таких подробных инструкций появляется связь, и то - далеко не сразу.

Да это одна из функций АТС, "прямой абонент", называется, вроде.
Есть два телефона, у каждого абонента свой номер, который абонент в данном случае может и не знать.
Ставится галочка в базе данных напротив каждого абонента (услуга включена), и рядом прописывается номер второго абонента.
При подъеме трубки быстренько набирается запомненный номер, и вызов идет ко второму абоненту.

Окунувшись в тему поглубже, я был несколько шокирован событиями,
которые произошли после моего ухода из области проводной связи в радиосвязь.
Оказалось, что там, пока я плескался в радиоволнах эфира, ситуация вышла из под контроля полностью и окончательно.

Во-первых, оказалось невозможным вести изложение дальше в хронологическом порядке, как я это делал до их пор.
Ибо модель ТА-76 оказалась последней (если не считать сувенирного аппарата "Уфа-82", и некоторых моделей года миллениума, типа МЭЛТ-2000),
цифры в названии которой означали год разработки.

Дальше начался беспредел.

Цифры могли означать все что угодно, или не обозначать вообще ничего.
Были модели с одной цифрой (Электроника ТА-5), с двумя цифрами (VEF ТА-12),
с тремя цифрами (Gunta-202), с четыремя цифрами (Lana TA-1131),
и даже с пятью цифрами (ТА-11434).

Причем, как оказалось, VEF TA-12  и ТА-11434 это один и тот же телефон,
зато ТА 11430 - это два совершенно разных телефона : "Элта" и "VEF TA-32".
Характерно, что  нумерация не только не идет  в порядке возрастания по времени разработки модели, а вообще идет хрен знает как.

В  просмотренных мною книгах по устройству и ремонту телефонов, годы выпуска каждой модели не указаны.
Была слабая надежда разделить хотя бы на некоторые периоды по году выхода книги, но и тут облом.

Дело в том, что в таких книгах далеко не исчерпывающий перечень моделей выпущенных до года выхода книги,
а обзор лишь некоторых моделей сообразно со вкусами конкретного автора.
Есть еще идея полазить по страницам технических жуналов, прежде всего -"Радио",
возможно там есть какие-то обзоры с вменяемой хронологией.
Но эта идея пока разбивается об мою здоровую природню лень.

Кроме того, возникла еще одна проблема.
Начав эту тему, Лукомор полагал, что эволюция телефонов происходила линейно.

До определенного момента, допустим, выпускали только телефоны с дисковым номеронабирателем,
и с этого момента, плюс-минус пару лет на разгильдяйство, только телефоны с кнопочным набором номера.

В действительности все оказалось не так, как на самом деле.

Параллельно с кнопочными номеронабирателями продолжали выпускаться новые(!) модели телефонов с дисковыми
номеронабиратлями, (пока их окончательно не убил всеобщий переход с импульсного набора номера на тональный набор в стандарте DTMF).
Более того, продолжали выпускаться и модели без номеронабирателя системы ЦБ для ручных коммутаторов и концентраторов абонентских линий,
и даже телефоны системы МБ, причем не для армии, а во вполне гражданском варианте.

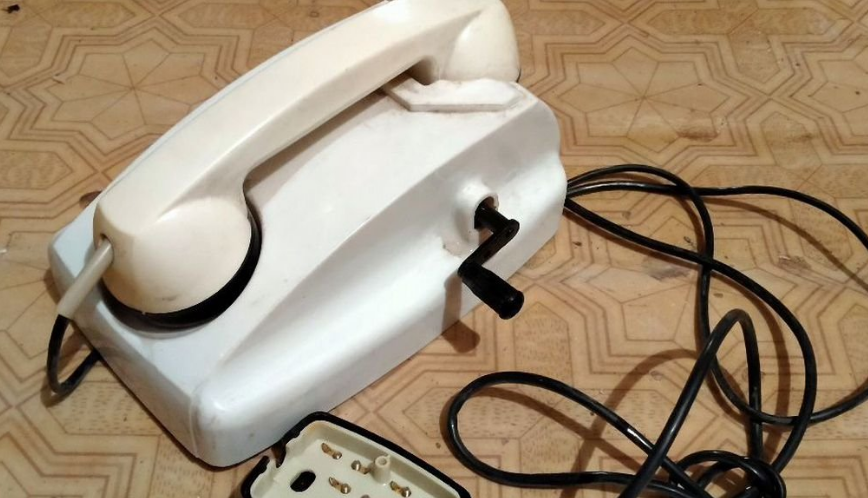

Вот образец конца 70-х годов - модель АТ-218:

И тысячу раз прав был Владимир Семенович Высоцкий, когда в одном из стихотворений сказал:

К эволюции телефонов это подходит в полной мере...

К счастью, Лукомор и не ставил перед собой изначально задачу составить энциклопедию телефонных аппаратов.
Задача была гораздо скромнее, рассмотреть, как изменился телефон во время электронной революции,
и задача более частная - как появилась у телефона память, как она устроена, и как работает.

И здесь мне пришел на помощь автор одной из книжек по ремонту телефонов,
который разобрал телефон на отдельные узлы, и показал, как каждый узел изменился в процессе электронизации,
и какие появились новые узлы, которых не могло быть в принципе в электромеханическом аппарате.

В этом ключе я и буду строить дальнейшее повествование...

Отредактировано Лукомор (2022-01-30 06:47:22)

Да, с этого и начиналось.
Этот номеронабиратель, он был импульсный,- три модели: НН-1,  НН-2, НН-3.
Они  были одинаковыми внешне, но с отличиями в схеме,
и была модификация специально для телефонов-автоматов, с металлической передней панелью (анти-вандальная).
Их просто ставили на место дисковых НН, а внутри аппарата они подключались на те же клеммы.
