#p129522,Exo написал(а):
Черный круг Малевича?
Есть и такой шедевр у великого украинского художника... оказывается...
Есть еще черный крест.
Задача о проекциях
Сообщений 1 страница 30 из 464
Поделиться12020-05-10 23:17:40
- Ветеран
- Уважение: +5823
- Провел на форуме:
6 месяцев 5 дней - Последний визит:
Вчера 05:20:55
Поделиться22020-05-10 23:48:07
- Модератор
- Уважение: +14550
- Провел на форуме:
7 месяцев 14 дней - Последний визит:
Сегодня 19:39:52
Это проекции!
Поделиться32020-05-11 01:35:46
- Ветеран
- Откуда: Е-бург
- Уважение: +2219
- Пол: Мужской
- Возраст: 71 [1953-03-03]
- Провел на форуме:
4 месяца 5 дней - Последний визит:
Сегодня 13:32:07

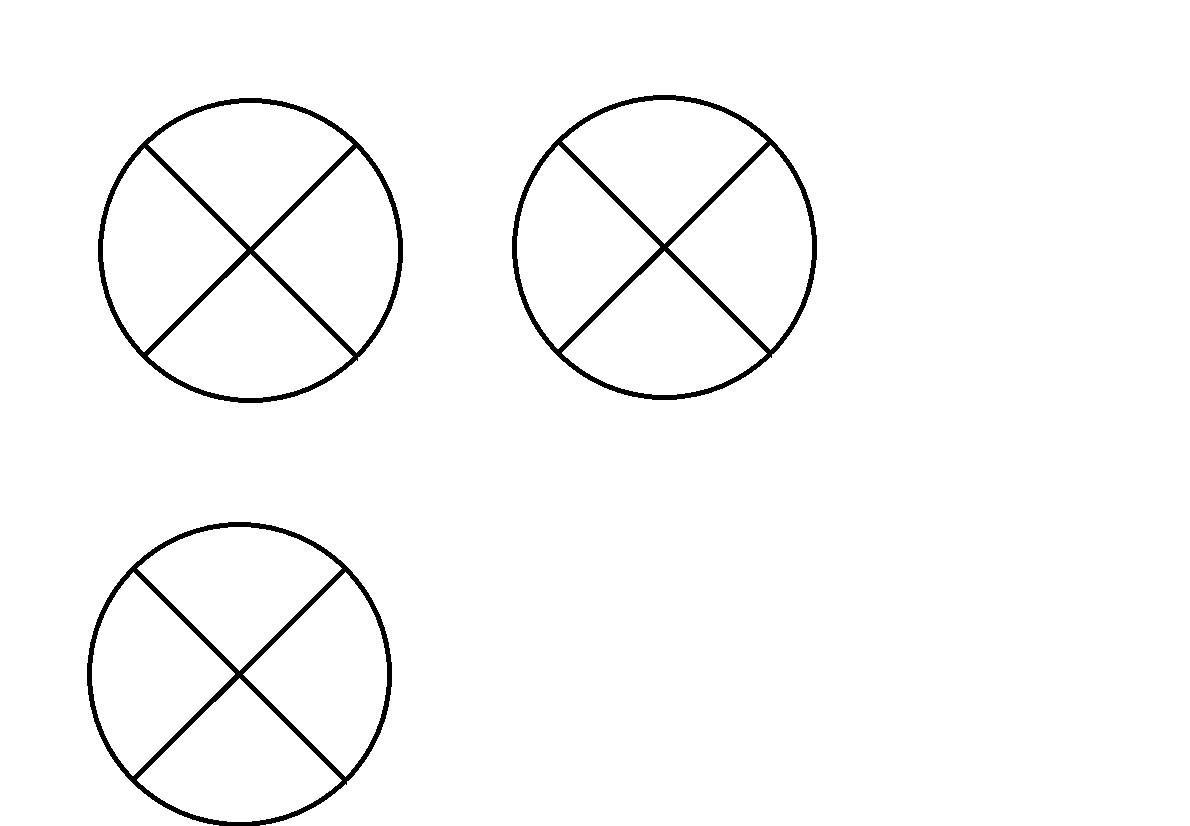

А что за объемное тело имеет три проекции одинакового вида - окружность одинакового размера с прямым крестом под 45 градусов внутри круга.
Отредактировано SERGEY (2020-05-11 01:40:00)
Поделиться42020-05-11 12:56:12
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26
#p129602,DoctorLector написал(а):
Это проекции!
Не совсем точно нарисовано. У параллелепипеда две боковые грани должны быть скруглены, иначе на проекции "черный круг" углы выпирать будут.
#p129607,SERGEY написал(а):
А что за объемное тело имеет три проекции одинакового вида - окружность одинакового размера с прямым крестом под 45 градусов внутри круга.
Комбинация трех окружностей, плоскости которых перпендикулярны друг другу.
Поделиться52020-05-11 13:59:34
- Ветеран
- Уважение: +3615
- Провел на форуме:
3 месяца 2 дня - Последний визит:
2024-11-11 14:12:38
#p129614,Zagar написал(а):
Комбинация трех окружностей, плоскости которых перпендикулярны друг другу.
... таких проекций не дадут.
Поделиться62020-05-11 14:13:52
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26
#p129617,Ал написал(а):
... таких проекций не дадут.
Почему? В каждой проекции ты видишь одну из окружностей как окружность и две остальные в виде перпендикулярных отрезков.
Поделиться72020-05-11 14:26:15
- Ветеран
- Уважение: +3615
- Провел на форуме:
3 месяца 2 дня - Последний визит:
2024-11-11 14:12:38
Если бы на первой проекциях был+, то да, а так на правой и нижней должны быть треугольники, вписанные в окружность.
Поделиться82020-05-11 14:30:11
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26
#p129619,Ал написал(а):
Если бы на первой проекциях был+, то да, а так на правой и нижней должны быть треугольники, вписанные в окружность.

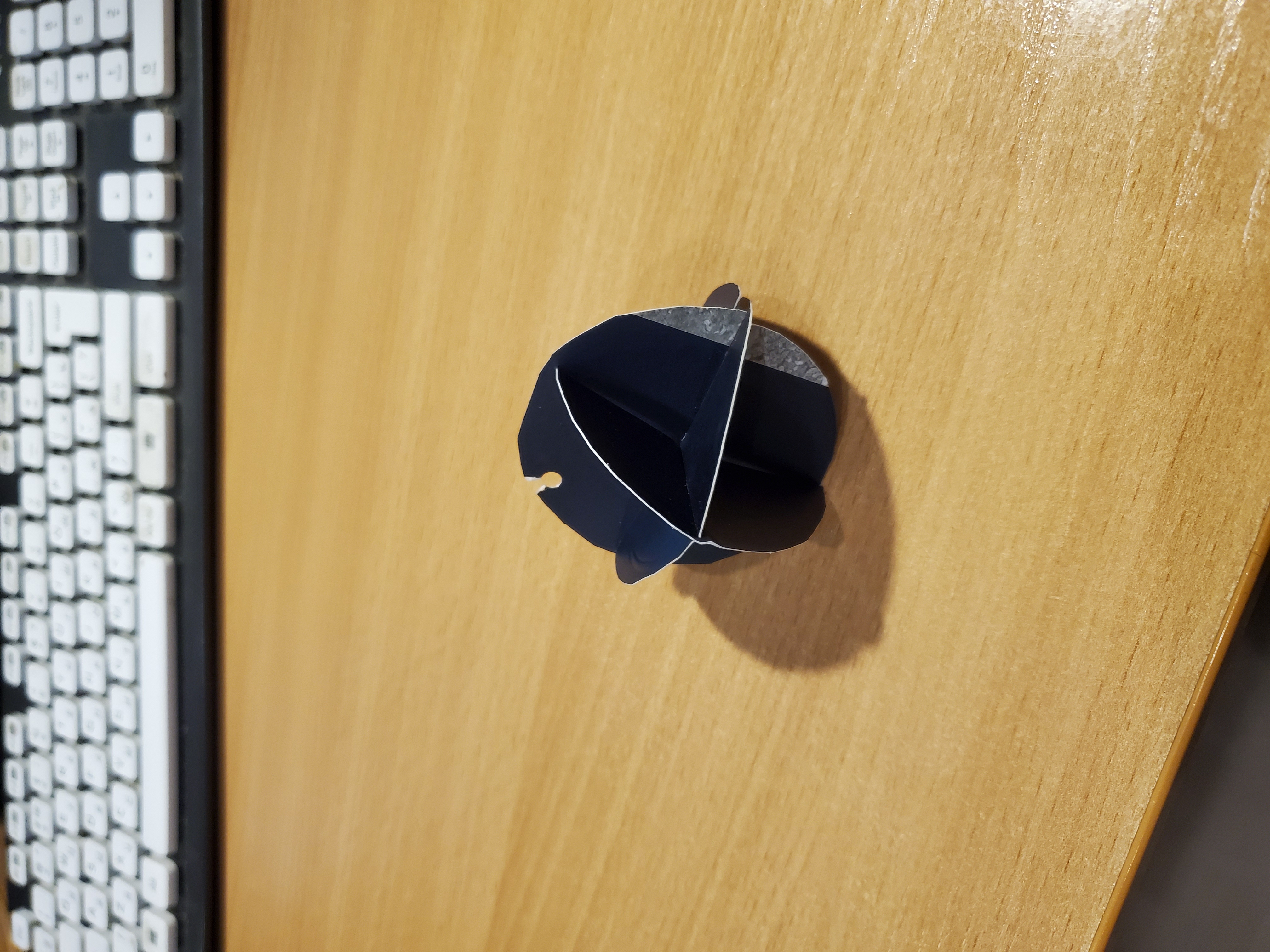

Лови натурную модель
Общий вид и нормальная проекция.
Кривовато, но я думаю, идея понятна.
Отредактировано Zagar (2020-05-11 14:30:43)
Поделиться92020-05-11 14:32:31
- Ветеран
- Уважение: +4788
- Провел на форуме:
1 месяц 28 дней - Последний визит:
2022-12-20 11:17:26
#p129620,Zagar написал(а):
Кривовато, но я думаю, идея
Сам сделал?! Ух, ты!
Поделиться102020-05-11 14:34:25
- Ветеран
- Уважение: +4788
- Провел на форуме:
1 месяц 28 дней - Последний визит:
2022-12-20 11:17:26
#p129614,Zagar написал(а):
Комбинация трех окружностей
кругов
Поделиться112020-05-11 14:55:18
- Ветеран
- Уважение: +5244
- Провел на форуме:
1 месяц 29 дней - Последний визит:
Вчера 19:26:49
#p129621,Exo написал(а):
Сам сделал?! Ух, ты!
Буквально мои мысли прочитала...
Поделиться122020-05-11 15:20:02
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26
#p129622,Exo написал(а):
кругов
Геометрически можно и окружностей. Или колец. Физически мне проще было сделать из кругов.
Поделиться132020-05-11 16:07:20
- Ветеран
- Уважение: +3615
- Провел на форуме:
3 месяца 2 дня - Последний визит:
2024-11-11 14:12:38
#p129620,Zagar написал(а):
Общий вид и нормальная проекция.
Так а неправ-то я в чём?
Поделиться142020-05-11 16:13:20
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26
#p129630,Ал написал(а):
Так а неправ-то я в чём?
В этом:
#p129617,Ал написал(а):
... таких проекций не дадут.
Как видишь, дают.
Поделиться152020-05-11 16:28:33
- Ветеран
- Уважение: +3615
- Провел на форуме:
3 месяца 2 дня - Последний визит:
2024-11-11 14:12:38
#p129631,Zagar написал(а):
Как видишь, дают.
Вижу - не дают.
Так как-то с проворотом проецируешь.
Прямее, прямее проецируй.
Поделиться162020-05-11 18:16:38
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26
#p129633,Ал написал(а):
Прямее, прямее проецируй

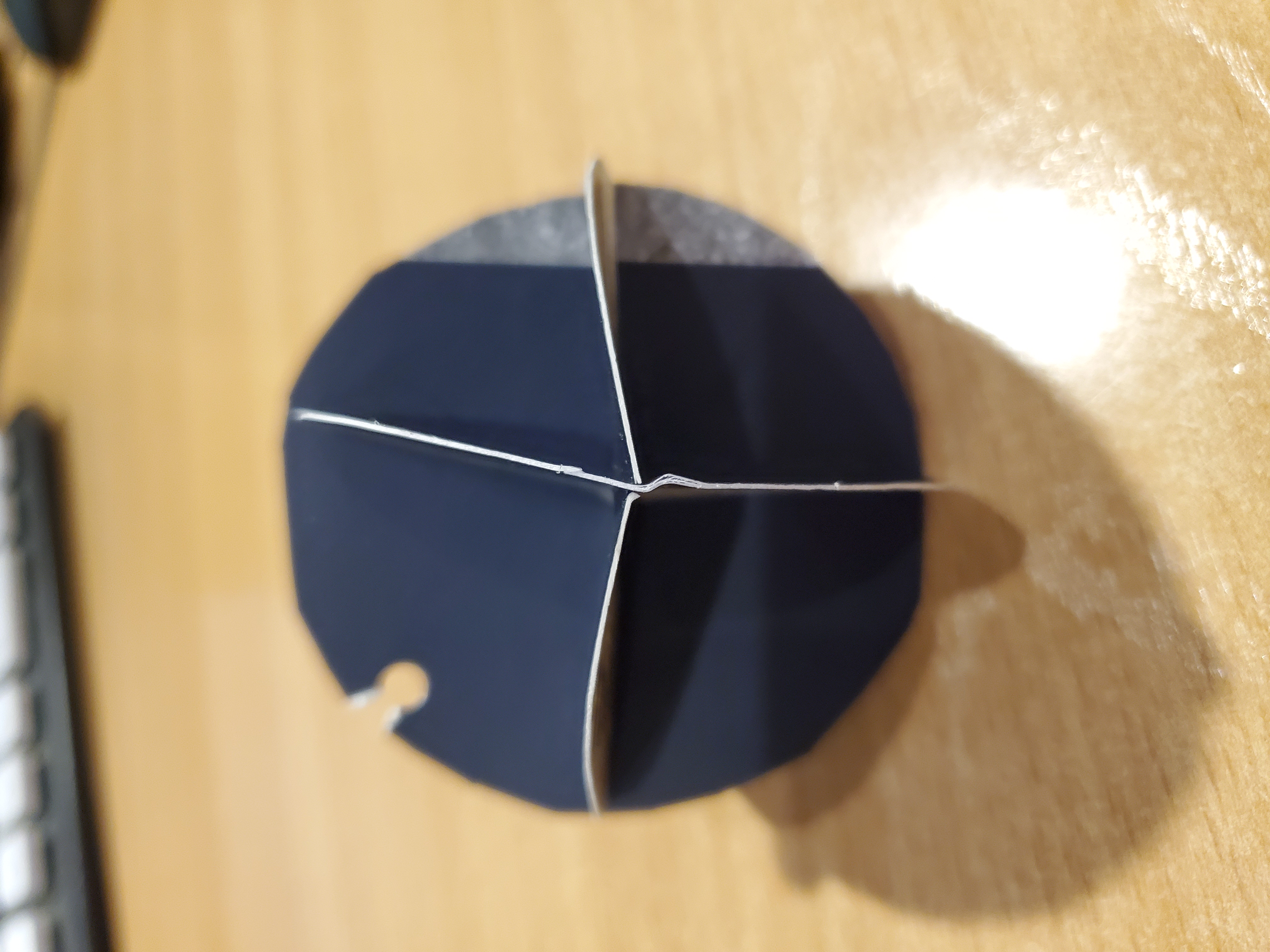

Ну на тебе прямее.
Поделиться172020-05-11 18:19:34
- Ветеран
- Откуда: Е-бург
- Уважение: +2219
- Пол: Мужской
- Возраст: 71 [1953-03-03]
- Провел на форуме:
4 месяца 5 дней - Последний визит:
Сегодня 13:32:07
#p129614,Zagar написал(а):
Комбинация трех окружностей, плоскости которых перпендикулярны друг другу.
Нет, эта фигура (тело?) не даст таких проекций. Крест то под 45 градусов. Ал прав. Вот если бы на всех трех проекциях был крест прямой ...
Поделиться182020-05-11 18:27:09
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26
#p129637,SERGEY написал(а):
Крест то под 45 градусов. Ал прав. Вот если бы на всех трех проекциях был крест прямой ...
Вы что там на пару офигели, что ли? Я же фигуру в реале изготовил. В кресте все углы прямые! (даже если линии кривоватые, это сорри, картон, форму плохо держит)! Как иначе у вас в 4 углах получится полный оборот (360 град)?
Поделиться192020-05-11 18:32:43
- Ветеран
- Уважение: +4788
- Провел на форуме:
1 месяц 28 дней - Последний визит:
2022-12-20 11:17:26
#p129638,Zagar написал(а):
Вы что там на пару офигели, что ли?
Госнаркоконтроль признал свою ошибку. Как заявил начальник ФСКН: "Да, это был мой косяк!"
Поделиться202020-05-11 18:58:37
- Ветеран
- Откуда: Е-бург
- Уважение: +2219
- Пол: Мужской
- Возраст: 71 [1953-03-03]
- Провел на форуме:
4 месяца 5 дней - Последний визит:
Сегодня 13:32:07
#p129638,Zagar написал(а):
Вы что там на пару офигели, что ли?
Нет. Просто мы правильнее представляем себе чертежные проекции.
Поделиться212020-05-11 18:59:04
- Ветеран
- Уважение: +5823
- Провел на форуме:
6 месяцев 5 дней - Последний визит:
Вчера 05:20:55
#p129637,SERGEY написал(а):
Крест то под 45 градусов.
под 45 градусов к чему?!
Поделиться222020-05-11 19:09:16
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26
#p129643,SERGEY написал(а):
Нет. Просто мы правильнее представляем себе чертежные проекции.

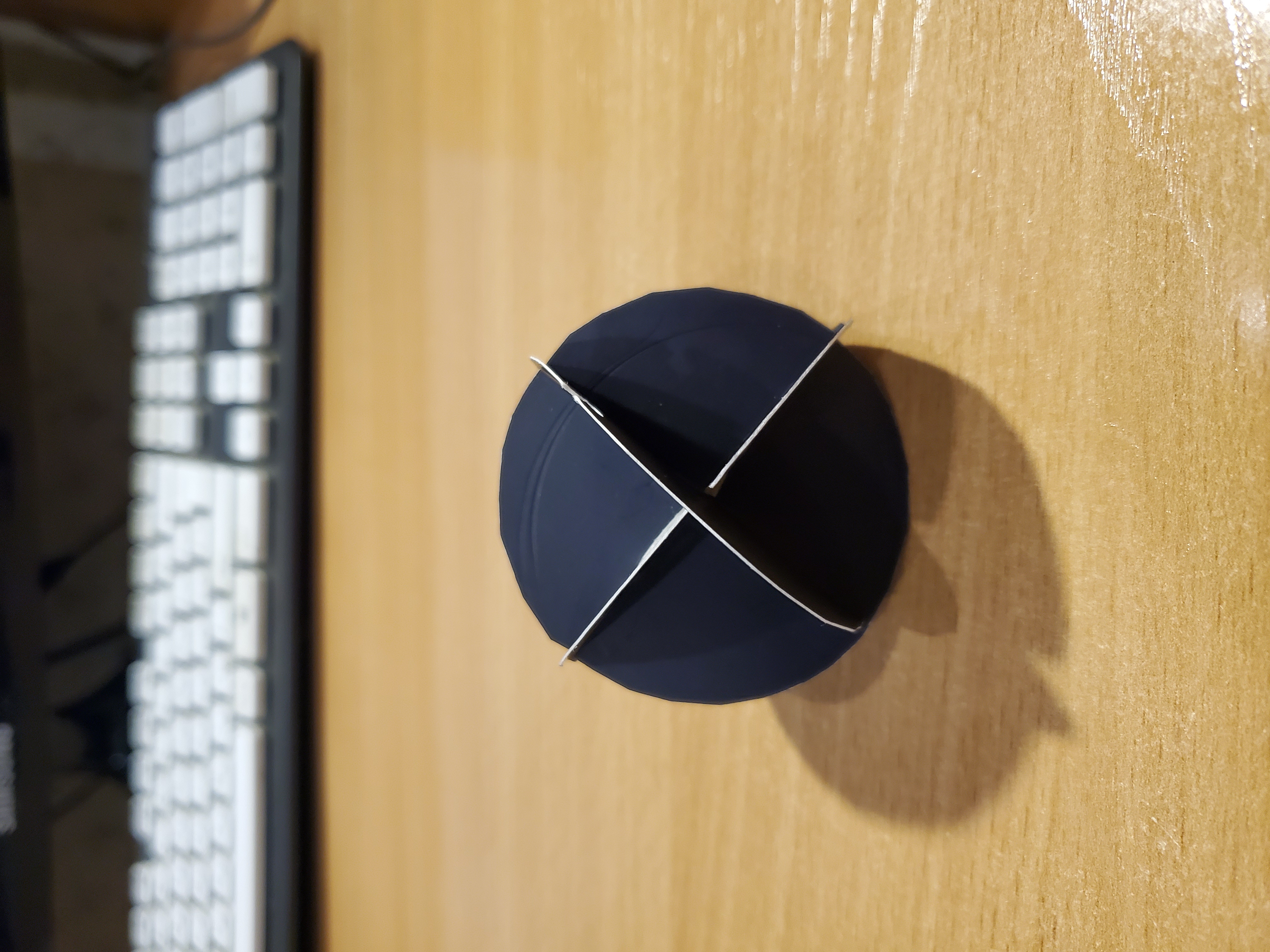

Не надо ничего представлять. Надо посмотреть на фотку здесь
Это одна из возможных проекций. Покажи где там углы 45 градусов и чем эта проекция отличается от того, что нарисовано у тебя.
С любой другой стороны это фигуры будут открываться точно такие (в пределах кривизны картона) проекции.
Поделиться232020-05-11 19:09:33
- Ветеран
- Откуда: Е-бург
- Уважение: +2219
- Пол: Мужской
- Возраст: 71 [1953-03-03]
- Провел на форуме:
4 месяца 5 дней - Последний визит:
Сегодня 13:32:07
#p129644,Лукомор написал(а):
под 45 градусов к чему?!
К осям проекций.
Поделиться242020-05-11 19:15:55
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26
#p129647,SERGEY написал(а):
К осям проекций.
Ну поверни картинку на 45 градусов.
На твоей картинке крестовины то тоже по диагоналям.
Поделиться252020-05-11 19:35:26
- Ветеран
- Уважение: +5244
- Провел на форуме:
1 месяц 29 дней - Последний визит:
Вчера 19:26:49
Думаю, Сергей с Алом правы.
Эта фигура из трёх кругов даст крест на всех проекциях, если он (крест) будет под 90 градусов к осям проекций.
А если в одной из проекций будет крест под 45 градусов, то на остальных креста не будет, будет горизонтальная линия и две дуги.
Поделиться262020-05-11 19:39:30
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26

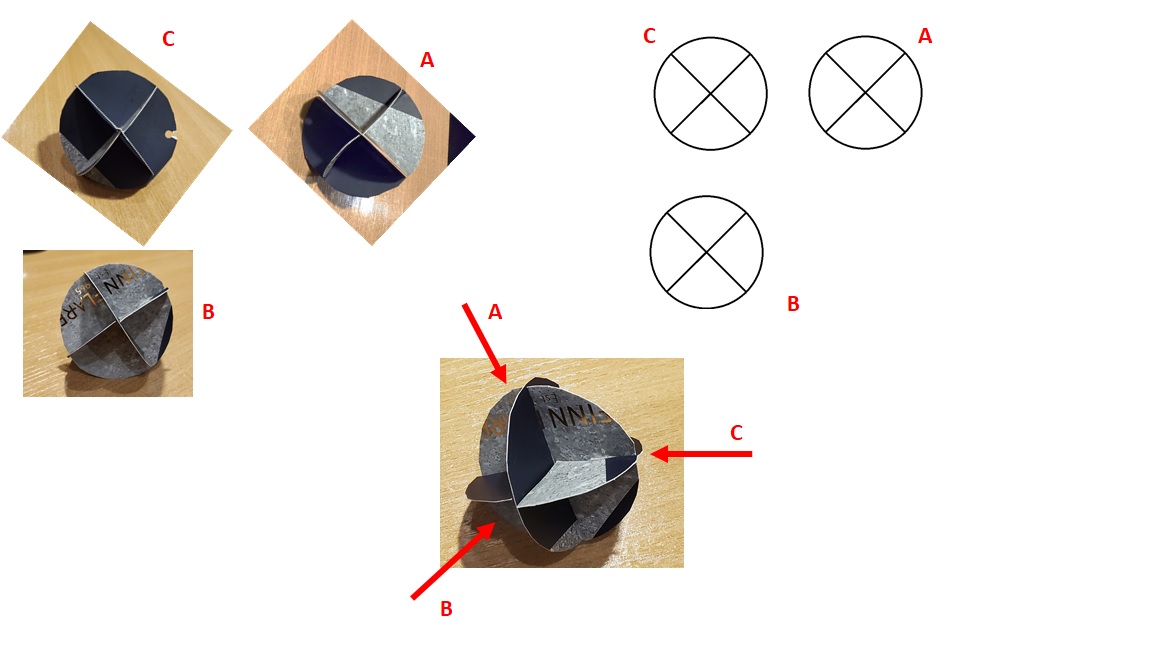

Нате вам все три ортогнальные проекции. Во избежание даю общую схему проекций с буквами. Схему Сергея тоже во избежание прилагаю.
Я так понимаю, что следующая претензия будет в том, что у меня цветные фотки, а у Сергея черно-белая графика?
Отредактировано Zagar (2020-05-11 19:41:50)
Поделиться272020-05-11 20:02:12
- Ветеран
- Уважение: +3615
- Провел на форуме:
3 месяца 2 дня - Последний визит:
2024-11-11 14:12:38
#p129636,Zagar написал(а):
Ну на тебе прямее.
Как тебе будет угодно.
Мне одно странно, Штирлиц, ты макет держа в руках продолжаешь?
Поделиться282020-05-11 20:03:51
- Ветеран
- Уважение: +3615
- Провел на форуме:
3 месяца 2 дня - Последний визит:
2024-11-11 14:12:38
#p129638,Zagar написал(а):
Вы что там на пару офигели, что ли? Я же фигуру в реале изготовил.
Вау, да тут уже нафлудили.
Загар, ты не прикалываешься, серьёзно?
Поделиться292020-05-11 20:10:02
- Ветеран
- Уважение: +3615
- Провел на форуме:
3 месяца 2 дня - Последний визит:
2024-11-11 14:12:38

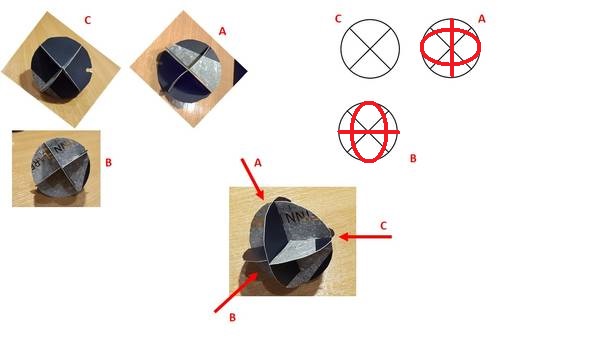

Примерно так будет выглядеть по положению "С"
Поделиться302020-05-11 20:23:16
- Ветеран
- Уважение: +7567
- Пол: Мужской
- Провел на форуме:
3 месяца 16 дней - Последний визит:
Сегодня 18:34:26
#p129655,Ал написал(а):
Загар, ты не прикалываешься, серьёзно?
А ты?
#p129656,Ал написал(а):
Примерно так будет выглядеть по положению "С"
Ты понимаешь, что я ничего не выдумываю, я просто беру и фотографирую с направлений А, В и С и потом выкладываю сюда то, что фактически получается, а не то, что мне кажется?
И зачем ты правишь рисунок Сергея?
